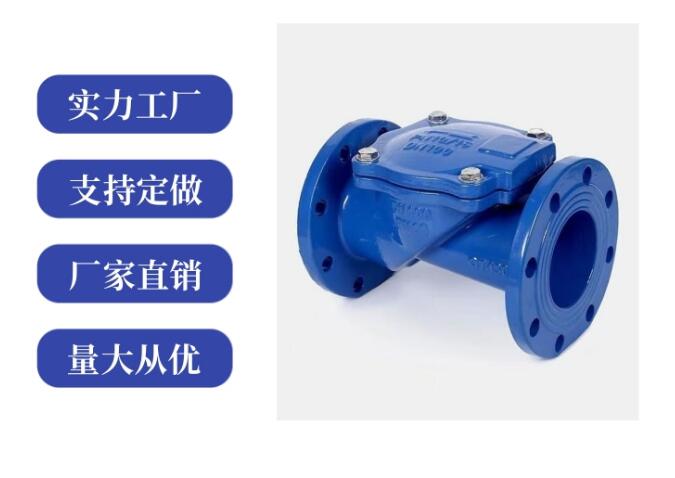

止回閥H44X是什么意思,字母代表什么
更多點擊：止回閥，止回閥H44X是一種特定的止回閥型號，屬于橡膠瓣止回閥的一種。這種閥門主要由閥體、閥蓋及橡膠瓣組成，具有水頭損失小、不易堆積雜物、維修簡便等特性。H44X系列橡膠瓣止回閥特別適用于臥式安裝的給排水系統，可以安裝在水泵出水口處，以防止倒流及水錘對泵的損害。此外，它還可以安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。止回閥，也稱為單向閥或逆止閥，其主要作用是防止管路中的介質倒流。這種閥門依靠介質流動和力量自行開啟或關閉，屬于自動閥類。止回閥主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
H44X系列橡膠瓣止回閥的設計采用了全流面積，這種設計使得閥門在開啟時能夠提供較大的流通面積，從而減少水頭損失，并且不易堆積雜物。這種閥門的橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次，顯示了其優良的耐用性和可靠性。
微阻緩閉式止回閥按用途可分為哪些種類
1)水位控制閥。主要控制水池、水塔中的水位。
2)減壓閥。將較高進口壓力減小到某一需要的出口壓力，并依靠介質自身的能量，使出口壓力自動保持穩定的閥門。
3)水用安全閥(泄壓/持壓閥)。當給水管路系統中的壓力超過設定壓力時，閥門自動開啟泄壓，保護管線安全。
4)止回閥。安裝在給水系統的水泵出口，防止介質倒流，并消除水擊。
5)電動開關閥。以電磁閥作為先導閥，根據電信號，遙控開啟和關閉給水管路系統，可取代用來開啟和關閉的閘閥和蝶閥的大型電動裝置，并可實現遠程控制。
6)400X流量控制閥。將過大的流量限制在一個預定值，并將上游的高壓減為所需要的下游低壓。
7)800X壓差旁通平衡閥。用于空調系統供水管、回水管或集水器、分水器之間，控制供水管、回水管或集水器、分水器之間的壓差為設定值。
8)900X緊急關閉閥。用于消防用水與生活用水并聯的供水系統中，自動調配供水方向。
9)JM744X膜片式快開排泥閥。安裝在沉淀池底部池壁外，用以排除池底沉淀的泥沙和污物。
10)JM742X隔膜式池底卸泥閥。安裝在沉淀池的底部，排除池底的泥沙和污物。
零件材料：
|
零件名稱 |
閥體、閥蓋 |
閥 瓣 |
閥 軸 |
|
材 料 |
灰鑄鐵、鑄鋼 |
鋼板、橡膠組合件 |
不銹鋼 |
技術參數：
|
型號 |
公稱通徑 |
公稱壓力 |
試驗壓力Ps(MPo) |
最高工作壓力 |
工作溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||||
|
T 16 |
20-800 |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃(根 |
水、弱腐 |
|
T |
1.6 |
2.4 |
1.76 |
1.6 |
|||
|
H44Z/X |
2.5 |
3.75 |
2.75 |
2.5 |
|||
外形尺寸(法蘭連接尺寸：按JB／T79—94)
|
公稱壓力 (MPa) |
公稱通徑DN(mm) |
尺 寸 |
||
|
L |
H |
B |
||
|
1.0 |
40 |
200 |
300 |
220 |
|
50 |
230 |
300 |
270 |
|
|
65 |
290 |
320 |
290 |
|
|
80 |
310 |
354 |
300 |
|
|
100 |
350 |
350 |
320 |
|
|
125 |
400 |
380 |
340 |
|
|
150 |
480 |
500 |
410 |
|
|
200 |
500 |
580 |
450 |
|
|
250 |
600 |
670 |
550 |
|
|
300 |
700 |
730 |
580 |
|
|
350 |
800 |
820 |
630 |
|
|
400 |
900 |
920 |
700 |
|
|
450 |
1000 |
950 |
800 |
|
|
500 |
1100 |
1100 |
900 |
|
|
600 |
1300 |
1200 |
990 |
|
|
700 |
1400 |
1550 |
1120 |
|
|
800 |
1500 |
1700 |
1300 |
|
